Nom de produit: | Commutateurs optiques bidirectionnels | Paquet: | 19" support 1U |
---|---|---|---|
Longueur d'onde: | 1260~1650nm | Mode de contrôle: | RJ45, RS-232 |
Application: | Essai de système | Connecteur: | FC/APC |
Surligner: | émetteurs-récepteurs optiques SFP,modules d'émetteur-récepteur de SFP |
commutateurs optiques de la fibre 1x16 bidirectionnelle
Les commutateurs optiques de fibre bidirectionnelle de GEZHI 1x16 relie les canaux optiques en réorientant un signal optique entrant dans une fibre choisie de sortie. Ceci est activé par l'intermédiaire d'un signal de commande électrique. Le commutateur offre la fiabilité ultra-haute et la représentation de vitesse de changement aussi bien que bidirectionnelle rapide. Les commutateurs optiques de la fibre 1x16 bidirectionnelle sont solution de changement vraie pour des applications optiques de mise en réseau.
Caractéristiques |
Applications |
|
|
spécifications bidirectionnelles de commutateurs optiques de la fibre 1x16
Modèle | FSW-1XN (N<16> |
Longueur d'onde fonctionnante | 1260 | 1650nm |
Longueur d'onde de essai | 1310nm, 1550 nanomètre |
Perte par insertion | ≤1.2dB |
Répétitif | DB ≤±0.02 |
Perte de retour | ≥50dB |
Interférence | ≥55dB |
WDL | ≤0.25 |
PDL | ≤0.05 |
Temps de commutateur | ≤ 10ms (canaux adjacents) |
Type de fibre optique | SM (9/125um) |
Type de connecteur | FC/APC |
Port de moniteur | RJ45, RS-232 |
Alimentation d'énergie | C.A. : 85 | 264 V (50/60Hz) |
La température d'opération | -20 | + 70℃ |
Température de stockage | -40 | + 85°C |
Type de cas | 19' 1U (483×200×44mm) |

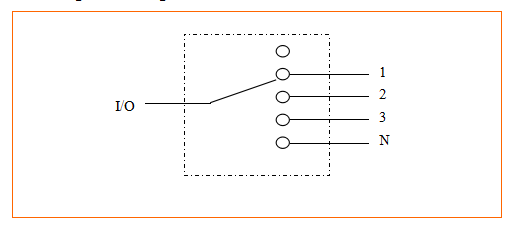

Diagramme léger interne de chemin
Diagramme de chemin de poutre intérieur pour le commutateur 1xN de fibre optique
Panneau à expliquer :
Panneau avant
(1), RJ45-Port pour l'Ethernet, port de RS-232-Serial : Port pour la surveillance.
(2), ports optiques : Le port d'entrée de COM, 1, 2, 3,4 indiquent la différente cloison.
(3), écran d'Affichage à cristaux liquides-affichage : Exhibant pour l'adresse de l'équipement, du canal actuel et de l'information relative.
(4),▲ — — ; ▼--Down ; Pénétrer dans-confirmez ; ESC-annulation.
Panneau arrière
(1), puissance : Indication pour l'alimentation d'énergie fonctionnante. (Puissance simple ou double puissance disponible)
