Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Fibre optique DWDM | Connecteur: | LC/UPC |
---|---|---|---|
Câble: | 2.0mm | Longueur: | 1.0 mètre |
Port: | 1x16 | Wavelenth: | C21~C36 |
Surligner: | émetteur-récepteur optique de fibre de SFP,modules d'émetteur-récepteur de SFP |

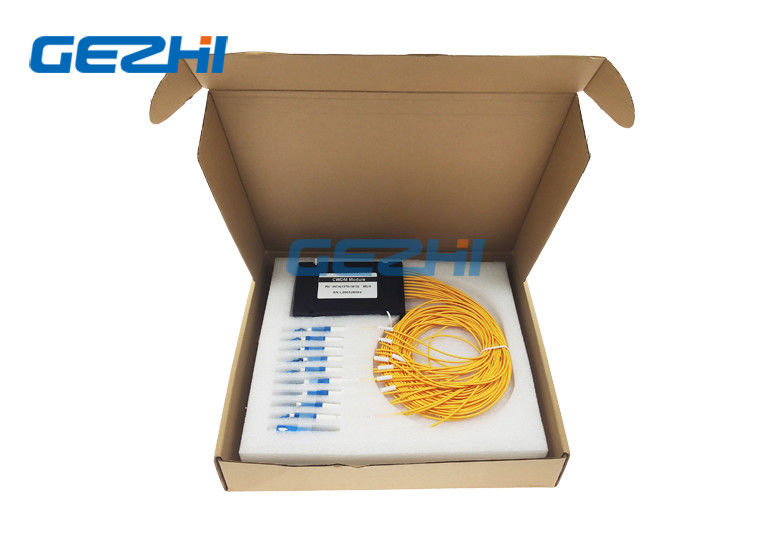

16 module de l'optique des fibres de la Manche DWDM
Les modules de DWDM combinent ou les longueurs d'onde particulières de fente dans une fibre simple et sont idée pour la télécommunication et mise en réseau. Espacement 0.8nm/1.6nm standard d'UIT d'utilisation de technologie de DWDM entre les longueurs d'onde, de 1529.55nm à 1560.61nm.
Le module de DWDM utilisent le revêtement en couche mince et technologie de paquet d'optique de micro, ils sont disponibles dans deux configurations principales : Les modules de multiplexeur/démultiplexeur de DWDM (Mux/Demux) et les DWDM des modules s'ajoutent/multiplexeurs de baisse (OADM).
Caractéristiques |
Applications |
|
|
16 spécifications de module de l'optique des fibres de la Manche DWDM
Article | Paramètre | |||
Longueur d'onde centrale (nanomètre) | ITUGrid | |||
Caractéristiques du produit | Mux ou Demux ou Mux&Demux | |||
Lancement de la Manche (nanomètre) | 100G | 200G | ||
Bande passante de la Manche (@ largeur de bande de -0.5db (nanomètre) | >0,3 | >0,5 | ||
Nombre des canaux (ch) | 4 | 8 | 16 | |
Perte par insertion (DB) | ≤1.8 | ≤2.5 | ≤4.5 | |
Planéité de la Manche (DB) | ≤0.5 | ≤0.5 | ≤0.5 | |
Isolement (DB) adjacent | >30 | >30 | >30 | |
Isolement (DB) non adjacent | >45 | >45 | >45 | |
perte Polarisation-dépendante (DB) | <0> | |||
Dispersion de mode de polarisation (picoseconde) | <0> | |||
Directivité (DB) | >50 | |||
Perte de retour (DB) | >45 | |||
Type de connecteur | LC/UPC ou client a spécifié | |||
Puissance maximum (mW) | 500 | |||
La température fonctionnante (℃) | -20~75 | |||
Température de stockage (℃) | -40~85 | |||
Type de paquet (millimètres) | Boîte d'ABS, cassette de LGX, support ou adapté aux besoins du client | |||
Taille de paquet (millimètres) | LGX : 201x256x44 ou 155x100x29 | |||
Boîte : 100x80x10 ou 120x80x18 ou 141x120x28 | ||||
Support : 1U : 484x260x44 ou 2U : 482x260x88 |
Les canaux énumèrent : Sur la grille d'UIT dans la C-bande
La Manche | (Gigahertz) | Longueur d'onde (nanomètre) | La Manche | (Gigahertz) | Longueur d'onde (nanomètre) |
C21 | 192100 | 1560,61 | C41 | 194100 | 1544,53 |
C22 | 192200 | 1559,79 | C42 | 194200 | 1543,73 |
C23 | 192300 | 1558,98 | C43 | 194300 | 1542,94 |
C24 | 192400 | 1558,17 | C44 | 194400 | 1542,14 |
C25 | 192500 | 1557,36 | C45 | 194500 | 1541,35 |
C26 | 192600 | 1556,55 | C46 | 194600 | 1540,56 |
C27 | 192700 | 1555,75 | C-47 | 194700 | 1539,77 |
C28 | 192800 | 1554,94 | C48 | 194800 | 1538,98 |
C29 | 192900 | 1554,13 | C49 | 194900 | 1538,19 |
C30 | 193000 | 1553,33 | C50 | 195000 | 1537,40 |
C31 | 193100 | 1552,52 | C51 | 195100 | 1536,61 |
C32 | 193200 | 1551,72 | C52 | 195200 | 1535,82 |
C33 | 193300 | 1550,92 | C53 | 195300 | 1535,04 |
C34 | 193400 | 1550,12 | C54 | 195400 | 1534,25 |
C35 | 193500 | 1549,32 | C55 | 195500 | 1533,47 |
C36 | 193600 | 1548,51 | C56 | 195600 | 1532,68 |
C37 | 193700 | 1547,72 | C57 | 195700 | 1531,90 |
C38 | 193800 | 1546,92 | C58 | 195800 | 1531,12 |
C39 | 193900 | 1546,12 | C59 | 195900 | 1530,33 |
C40 | 194000 | 1545,32 | C60 | 196000 | 1529,55 |
C61 | 196100 | 1528,77 |
16 l'information de commande de module de l'optique des fibres de la Manche DWDM
Espacement de la Manche | Configuration | No. de canaux | Type de fibre | Longueur de fibre | Connecteur | Emballage |
1=100GHz 2=200GHz |
M=Mux D=Demux MD=Mux+Demux X= a adapté aux besoins du client |
04=4Channel 08=8Channel …… 16=16Channel 18=18Channel X= a adapté aux besoins du client |
0=250um 1=900um 2=2.0mm 3=3.0mm X= a adapté aux besoins du client |
0=0.5m 1=1m 2=1.5m 3=2m X= a adapté aux besoins du client |
0=None SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC LP=LC/UPC LA=LC/APC X= a adapté aux besoins du client
|
Boîte d'A=ABS Boîte de L=LGX » Bâti de support R1=1U19 X= a adapté aux besoins du client |
