Nom du produit: | Module de commutateur optique de déviation | longueur d'onde: | 1260~1650nm |
---|---|---|---|
canal: | 2X2 | commandez le type: | Verrouillage ou Non-Verrouillage |
Connecteur: | LC/SC/FC/ST (PC ou RPA) | Application: | Laboratoire de R&D |
Surligner: | Module de commutation optique,commutateur de fibre optique |

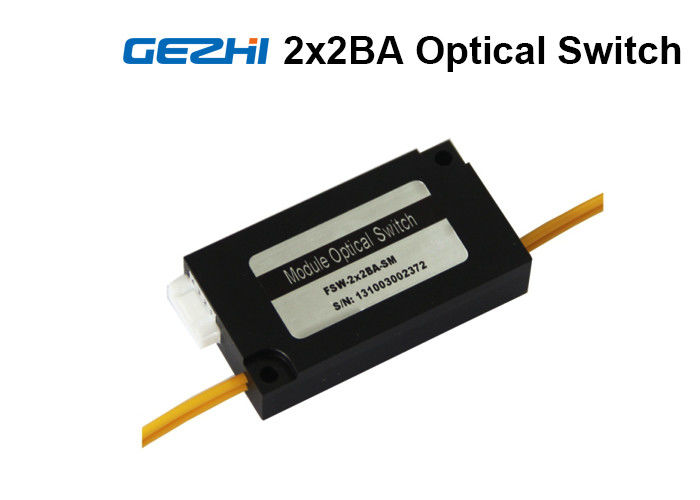

Commutateur optique de GZ-FSW-2x2BA de GEZHI Photonics, qui est célèbre pour sa haute performance, basse perte par insertion et dimension compacte. C'est un composant idéal pour OADM, OXC, contrôle du système et protection. Avec le paquet compact, il peut être facile d'intégrer dans un système de communication optique à haute densité.
Tout le type de la déviation A de 2x2 de GEZHI Photonics appui optique mécanique de commutateur de fibre (commutateur 2X2BA optique) toute la longueur d'onde 1260nm~1650nm ou 850nm à la longueur d'onde à plusieurs modes de fonctionnement, il offre la fiabilité ultra-haute, la basse perte par insertion, la vitesse de commutation rapide aussi bien que la représentation bidirectionnelle. Les commutateurs optiques sont très utilisés pour le réseau, la protection, la protection d'émetteur et de récepteur, le système de test de réseau et les instrumentations optiques.
Caractéristiques
Spécifications
Paramètres |
GZ-FSW-2×2BA | ||
Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
Avelength fonctionnant | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
Perte par insertion | DB | Type : 0,8 Maximum : 1,2 | Type : 0,7 Maximum : 1,0 |
Perte de retour | DB | MM≥30 SM≥50 | |
Interférence | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Répétabilité | DB | ≤±0.02 | |
Alimentation d'énergie | v | 3,0 ou 5,0 | |
Vie | périodes | ≥107 | |
Commutez le temps | Mme | ≤8 | |
Puissance de transmission | mW | ≤500 | |
Température de fonctionnement | ℃ | -20~+70 | |
Température de stockage | ℃ | -40~+85 | |
Poids | g | 16 | |
Dimension | millimètre | (L) 30.0× (H) 12,8 la personnalisation 55.0× (W) est disponible. |
Goupilles
Type | État | Itinéraire optique | Commande électrique | |||
2×2BA | Borne 1 | Borne 2 | Borne 3 | Borne 4 | ||
Verrouillage | A | P1-P3 | V+ | LA terre | -- | -- |
B | P1-P4, P2-P3 | -- | -- | LA terre | V+ |
Type | État | Itinéraire optique | Commande électrique | Sonde de statut | |
2×2BA | Borne 1 | Borne 2 | Borne 3-4 | ||
Non-verrouillage | A | P1-P3 | -- | -- | Fin |
B | P1-P4, P2-P3 | V+ | LA terre | Ouvert |
Itinéraire optique
Statut A | Statut B |
|
|
Dimensions
L'information d'ordre
Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
0=None |
