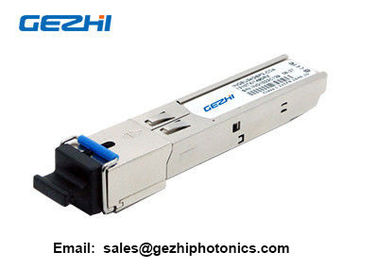

Liaison descendante 1.25G, classe C+, SC/UPC de la liaison montante 2.5G/d'émetteur-récepteur de GPON OLT SFP

Liaison descendante 1.25G, classe C+, SC/UPC de la liaison montante 2.5G/d'émetteur-récepteur de GPON OLT SFP

Caractéristiques du produit :

• Montage partiel optique bidirectionnel intégré de fibre simple
• 1310nm récepteur du l'Éclat-mode APD/TIA et 1490nm
• Émetteur continu de laser de DFB (avec le WDM)
• Paquet métallique de SFP
• -40 à 85 températures ambiantes fonctionnantes d'OC
• Interface optique de récipient simple de Sc conforme
• Chaud-que l'on peut brancher
• +3.3V choisissent l'alimentation d'énergie
• Consommation de puissance faible
• Jeûnent le temps de stabilisation avec l'immunité à de longs courants de CID
• Fonction piétinée par temps de garde
• Surveillance optique numérisée de puissance de mode continu
• Interface d'entrée et sortie compatible de données de LVPECL
• Contrôle de remise de récepteur de LVTTL
• Le récepteur de LVTTL éclat-puissance-détectent l'indication
• Norme de sécurité d'oeil de laser de la classe 1
• Excellentes caractéristiques d'IEM et d'EMC
• Functio de protection d'ESD
• RoHs conforme

Applications :

L'émetteur-récepteur optique pour les réseaux optiques passifs Gigabit-capables (GPON) classent le côté de B+ OLT

Normes :

Classe B+ d'ITU-T G.984.2
Accord multisource de petit émetteur-récepteur que l'on peut brancher de facteur de forme (SFP) le 5 juillet 2000

Description :

L'émetteur-récepteur de GEZHI GPON OLT est conçu pour la transmission optique passive Gigabit-capable du réseau (GPON). Le module incorpore l'émetteur de continu-mode de 1490nm DFB et 1310nm le récepteur du l'éclat-mode APD.

La section d'émetteur emploie un haut laser de l'efficience 1490nm DFB et un conducteur intégré de laser qui desigened pour être de dessous safty de l'oeil class-1 n'importe quel défaut simple. Le conducteur de laser inclut le RPA et les fonctions de compensation de température, qui sont employés pour garder la puissance optique de lancement et la température et le vieillissement finis constants de rapport d'extinction.

La section de récepteur utilise un détecteur d'APD et un préamplificateur intégrés de mode continu montés ensemble. Pour fournir au temps rapidement de stabilisation l'immunité à de longs courants des chiffres identiques consécutifs (CID), le récepteur exige d'un signal "Reset" fourni par le contrôleur d'accès de médias (MAC). Le récepteur a la fonction rapide d'écart-type, le temps de montée est au sujet de 5ns, quand le signal "Reset" est arrivé, le signal d'écart-type sera tourné au bas, et le bruit dans le temps de garde sera piétiné.

Le récepteur inclut la fonction de surveillance optique numérisée de puissance de mode continu, qui converse une partie quelconque d'une puissance optique reçue d'ONU directement dans numérique, avec une entrée de déclencheur de système. Quand le bord de montée du déclencheur détecté, le processeur de DDM commence une conversion de puissance optique d'éclat, le résultat numérique est disponible par l'intermédiaire de l'interface de DDM après temps optique de conversion de puissance d'éclat. La durée d'impulsion de déclencheur devrait être plus que le temps d'entreposage optique éclaté de conversion de puissance.

Un coupleur intégré de WDM peut distinguer la lumière de sortie de nanomètre de lumière de l'entrée 1310nm à partir de 1490.

Le paquet métallique garantit les excellentes caractéristiques d'IEM et d'EMC, qui sont conformes totalement aux normes appropriées internationales.
