Nom du produit: | Fibre optique Splitter | longueur d'onde: | 1260~1620nm |
---|---|---|---|
Type: | 1X8 | Paquet: | Tube en acier inoxydable |
Connecteur: | SC/APC | Application: | LAN, WAN et réseaux de métro |
Surligner: | Fibre optique Splitter PLC,Coupleur de câble optique de fibre |
G.657A1 fibre unimodale, entrée-sortie de 900μm, 1260-1650nm, ajustement pour la boîte de distribution extérieure de fibre
Le diviseur planaire de (PLC) de circuit d'onde lumineuse est un type de dispositif optique de gestion de puissance qui est fabriqué utilisant la technologie optique de guide d'ondes de silice pour diffuser les signaux optiques du central téléphonique (CO) aux emplacements multiples de lieux.
Le diviseur de PLC de Blockless a une protection plus forte de fibre que le diviseur nu de fibre, qui est un résultat de miniaturisation de diviseur de cassette. Il est principalement employé pour différentes boîtes de connexion et de distribution ou armoires de réseau.
Caractéristiques | Application |
diviseur blockless de PLC 1×8, connecteur de SC/APC | Distribution de signal optique |
UIT G.657A1 de 900μm pour l'entrée-sortie de fibre | Communications de données |
Bas ≤ 10.7dB de perte par insertion | LAN et système de CATV |
≤ dépendant 0.3dB de (PDL) de perte de basse polarisation | Déploiement de FTTX |
Largeur de bande fonctionnante : 1260 - 1650nm | Réseau de FTTH |
Design compact, approprié à l'installation dans des matériels optiques | Réseaux optiques passifs (PON) |
Température de fonctionnement large : -40 - 85°C, applications de standard de l'industrie de soutien | Système de mesure et système de laser |
Fiabilité et stabilité élevées, Telecordia GR-1221/1209 conforme | Systèmes de DWDM et de CWDM |

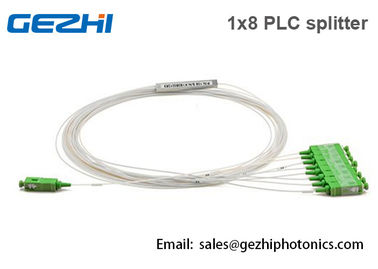

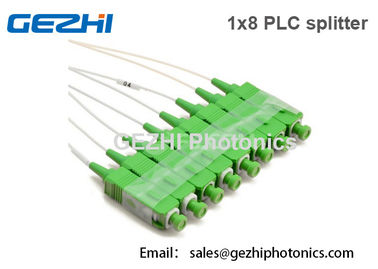

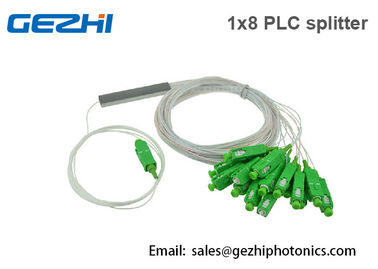

diviseur de PLC 1x8 avec des spécifications de SC/APC
Paramètres | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | |
Longueur d'onde fonctionnante (nanomètre) | 1260~1650 | |||||||
Type de fibre | G657A1 ou client spécifique | |||||||
Perte par insertion (DB) (catégorie de P/S) | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
Uniformité de perte (DB) | 0,4 | 0,6 | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 | |
Perte dépendante de polarisation (DB) | 0,1 | 0,1 | 0,1 | 0,20 | 0,25 | 0,30 | 0,4 | |
Perte de retour (DB) (catégorie de P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
Directivité (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |
Perte dépendante de longueur d'onde (DB) | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | |
Stabilité de température (- ℃ 40~85) (DB) |
0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | |
Température de fonctionnement (℃) | -40~80 | |||||||
Température de stockage (℃) | -40~85 | |||||||
Dimension de dispositif (millimètre) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 50×7×4 | 60×12×4 | NON-DÉTERMINÉ | |
Dimension de module (millimètre) | 100×80×10 | 120×80×18 | 141×115×18 | |||||
Dimension de Mini-module (millimètre) | 60×4×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | NON-DÉTERMINÉ |

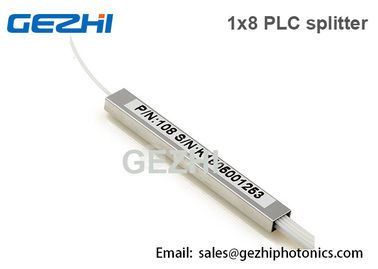

diviseur de PLC 1x8 avec des dimensions de connecteur de SC/APC
Paquet
Nom de l'essai
|
Condition
|
Durée
|
Vieillissement d'humidité de la température
|
85°C et Rhésus de 85%
|
7 jours
|
Vibration
|
10 - 55Hz, double amplitude de 1.52mm, dans des trois haches
|
1 heure
|
Impact composant
|
Examinez l'impact de 500g (≤ de masse 0.125kg), 1ms, demi impulsion de sinus
|
2 impacts
|
Test cyclique de la température
|
-40 - 70°C, taux de rampe : 1°C /min, temps de pause > 15min
|
10 cycles
|
Recyclage d'humidité de la température
|
-40 - 85°C, entre 10°C et 23°C - Rhésus de 85%, à 85°C - 20%RH,
entre le °C et le 85°C - maintenez un changement linéaire de Rhésus, au-dessous de 10°C - Rhésus incontrôlé |
14 jours
|
Immersion de l'eau
|
43 ± 2°C, ± 0,5 de pH 5,5
|
7 jours
|
Essai d'arrachement latéral de fibre
|
charge de 0,23 kilogrammes, angle de 90°, 2 directions
|
5 secondes
|
Essai d'arrachement latéral de fibre
|
Charge de 0,45 kilogrammes pour la fibre à entrée unique, charge de 1,5 kilogrammes pour 8 sorties de ruban de fibre
|
5 secondes
|
PLC
|
Mettez en communication Configutation
|
Empaquetez le style
|
Diamètre de fibre
(Entrée-sortie) |
Connecteur
(Entrée-sortie) |
Longueur de tresse
|
Diviseur de PLC=PLC
|
102=1×2
|
Tube de ST=Steel, fibre nue
|
25=250μm
|
NO=None
|
15=1.5m
|
|
104=1×4
|
Module de MM=Mini
|
90=900μm
|
SCA=SC/APC
|
20=2.0m
|
|
108=1×8
|
Sortance de FO=With
|
20=2.0mm
|
SCU=SC/UPC
|
30=3.0m
|
|
116=1×16
|
Boîte d'ABS d'ABS=Pigtailed
|
30=3.0mm
|
LCA=LC/APC
|
XX=Customized
|
|
132=1×32
|
Type de périphérique prêt à brancher de MP=Mini
|
|
LCU=LC/UPC
|
|
|
164=1×64
|
LGX=Standard LGX
|
|
FCA=FC/APC
|
|
|
202=2×2
|
TR=Mounted sur un plateau d'épissure de fibre
|
|
FCU=FC/UPC
|
|
|
204=2×4
|
1U=1U 19" châssis de bâti de support
|
|
STA=ST/APC
|
|
|
208=2×8
|
|
|
STU=ST/UPC
|
|
|
216=2×16
|
|
|
X=Customized
|
|
|
232=2×32
|
|
|
|
|
|
264=2×64
|
|
|
|
|
