Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Contact shunt optique simple | Port: | 2x2 |
---|---|---|---|
Longueur d'onde: | 1310&1550nm | Câble: | 900um desserrent le tube |
Longueur: | 1Meter | Connecteur: | SC/UPC |
Surligner: | émetteurs-récepteurs optiques SFP,émetteur-récepteur optique de fibre de SFP |

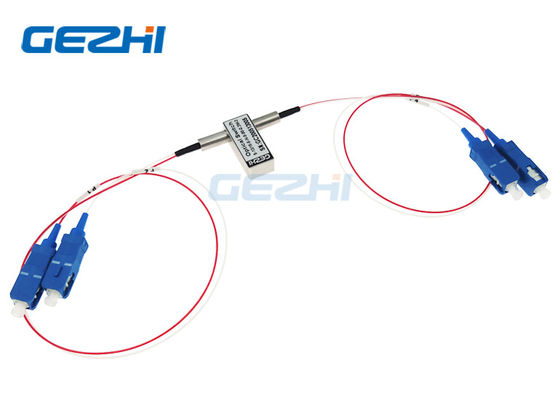

Contact shunt optique simple 1310/1550nm
Le contact shunt optique simple de GEZHI 1310/1550nm relie les canaux optiques en réorientant un signal optique entrant dans une fibre choisie de sortie. GEZHI le contact shunt optique que simple 1310/1550nm soutiennent toute la longueur d'onde à 1260~1650nm, il offre la fiabilité ultra-haute, la basse perte par insertion, la vitesse rapidement de changement aussi bien que la représentation bidirectionnelle. Le contact shunt optique simple 1310/1550nm sont très utilisé pour le réseau, la protection, la protection d'émetteur et de récepteur, le système de test de réseau et les instrumentations optiques.
Caractéristiques |
Applications |
|
|
Spécifications du contact shunt optique simple 1310/1550nm
Paramètres | GZ-FSW-2×2B | ||
Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
Avelength fonctionnant | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,6 maximum : 0,8 |
Perte de retour | DB | MM≥30 SM≥50 | |
Interférence | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Répétabilité | DB | ≤±0.02 | |
Alimentation d'énergie | v | 3,0 ou 5,0 | |
Vie | périodes | ≥107 | |
Temps de commutateur | Mme | ≤8 | |
Puissance de transmission | mW | ≤500 | |
Température de fonctionnement | ℃ | -20~+70 | |
Température de stockage | ℃ | -40~+85 | |
Poids | g | 16 | |
Dimension | millimètre | (L) 12.0× (H) 8,2 la personnalisation 27.0× (W) est disponible. |
Goupilles du contact shunt optique simple 1310/1550nm
Paramètres | Goupilles | Commande électrique | Capteur de statut | ||||||
2×2B | Chemin optique | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 |
Non-verrouillage | P1-P3 | -- | -- | -- | -- | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
P1-P4, P2-P3 | V+ | -- | -- | LA terre | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
verrouillage | P1-P3 | -- | -- | LA terre | V+ | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
P1-P4 P2-P3 | V+ | LA terre | -- | -- | Ouvrez-vous | Fin | Fin | Ouvrez-vous |
Itinéraire optique du contact shunt optique simple 1310/1550nm
Statut un | Statut deux |
L'information d'ordre du contact shunt optique simple 1310/1550nm
GZ-FSW-2x2B-X-XX-X-X-X-XX-X-XX
Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC |
