Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | 1x4 Mini Optical Switch | Longueur d'onde: | Millimètre de SM 1260~1650nm de 850nm/ |
---|---|---|---|
Modèle de contrôle: | Verrouillage ou Non-verrouillage | Type de tension: | 3V ou 5V |
Connecteur: | Adapté aux besoins du client | ||
Surligner: | commutateur optique de fibre,Module de commutation optique |

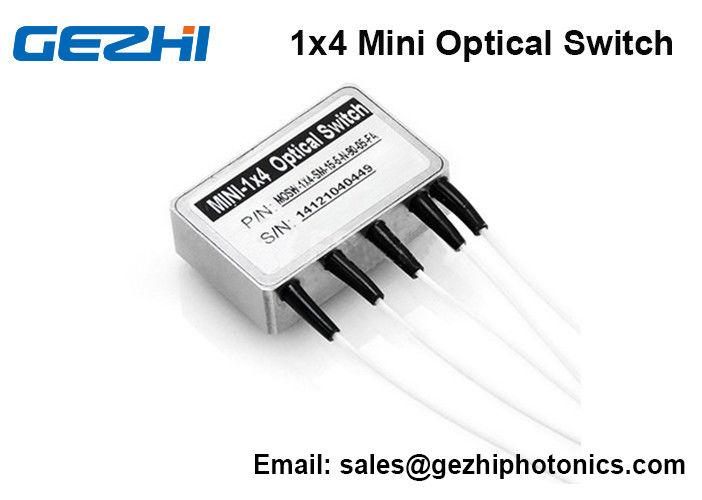

Commutateur optique de mini fibre de 1x4 OptoMechanical
Mini commutateurs 1x4 optiques mécaniques
Commutateur optique de la fibre 1x4 de série de GEZHI le mini relie les canaux optiques en réorientant un optique entrant
Signal dans une fibre choisie de sortie.
Le commutateur a intégré les capteurs de position électriques, et le nouveau matériel a basé avancé. la conception réduit de manière significative la sensibilité de position de pièce mobile, de forte stabilité sans précédent de offre et la longévité, aussi bien qu'un coût bas inégalé. Le conducteur électrique est également disponible. Le commutateur est bidirectionnel.
Nous offrons la version de serré-courbure-fibre, qui ramène le rayon de cintrage minimum de la normale 15 millimètres à 7mm.
Cette caractéristique permet une plus petite copie globale de pied.
Caractéristiques Application
Coût bas inégalé Blocage de la Manche
Basses déformations optiques Configurable ajoutez/baisse
Isolement élevé Contrôle du système
Fiabilité élevée Instrumentation
Sans époxyde Chemin optique
Représentation
1x4 Mini Switch | Unité | Minute | Typique | Maximum | |
Longueur d'onde d'opération | nanomètre | 1260 | 1610nm | |||
Perte par insertion 1 | DB | 0,4 | 0,6 | 1,0 | |
Perte dépendante de longueur d'onde | DB | 0,2 | 0,4 | ||
Perte dépendante de polarisation | DB | 0,05 | 0,1 | 0,2 | |
Perte de retour | DB | >50 | |||
Entretien croisé | DB | >50 | |||
Temps de changement | Mme | 3 | 10 | ||
Répétabilité | <>±0.05 | ||||
Tension d'opération | Volts continu | 3V ou 5V | |||
Largeur d'impulsion de tension (verrouillage) | Mme | Typique : 20 | |||
³ actuel d'opération | Verrouillage | mA | <>26 | ||
Non-verrouillage | <36> | ||||
Type de changement | / | Verrouillage/Non-se verrouillant | |||
Température de fonctionnement2 | / | -5~+70 | |||
Manipulation optique de puissance | mW | Typique : 300mW maximum : 500mW | |||
Température de stockage | ℃ | -40~+85 | |||
Type de fibre | / | SMF-28 | |||
Dimension de paquet | millimètre | 35L X 23W X 10H |
Entraînement électrique
Verrouillage
Chemin d'Optcial | Relais | Commande électrique | Capteur de statut | ||||
Borne 1 | Borne 8 | Borne 2 ou 3 | Borne 3-4 | Borne 5-6 | Borne 6-7 | ||
Entrée - > port 1 | Relais 1 | impulsion 5V | LA terre | Ouvrez-vous | Fin | Fin | Ouvrez-vous |
Relais 2, 3 | NON-DÉTERMINÉ | NON-DÉTERMINÉ | -- | -- | -- | -- | |
Entrée - > port 2 | Relais 1 | LA terre | impulsion 5V | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
Relais 2 | impulsion 5V | LA terre | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
Relais 3 | NON-DÉTERMINÉ | NON-DÉTERMINÉ | -- | -- | -- | -- | |
Entrée - > port 3 | Relais 1, 2 | LA terre | impulsion 5V | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
Relais 3 | impulsion 5V | LA terre | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
Entrée - > port 4 | Relais 1,2,3 | LA terre | impulsion 5V | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
Non-verrouillage
Chemin d'Optcial | Relais | Commande électrique | Capteur de statut | ||||
Borne 1 | Borne 8 | Borne 2 ou 3 | Borne 3-4 | Borne 5-6 | Borne 6-7 | ||
Entrée - > port 1 | Relais 1 | impulsion 5V | LA terre | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
Relais 2, 3 | Aucune puissance | Ouvrez-vous | Fin | Fin | Ouvrez-vous | ||
Entrée - > port 2 | Relais 2 | impulsion 5V | LA terre | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
Relais 1, 3 | Aucune puissance | Ouvrez-vous | Fin | Fin | Ouvrez-vous | ||
Entrée - > port 3 | Relais 3 | impulsion 5V | LA terre | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
Relais 1, 2 | Aucune puissance | Ouvrez-vous | Fin | Fin | Ouvrez-vous | ||
Entrée - > port 4 | Relais 1,2,3 | Aucune puissance | Ouvrez-vous | Fin | Fin | Ouvrez-vous |
Itinéraire optique
Dimension
L'information de commande
Type | Longueur d'onde | Modèle de contrôle | Volatage | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
14=1x4 41=4x1 |
1=1060nm 2=C+L 3=1310 4=1410 5=1550 35=1310&1550 B=1260~1620 X=Special |
L=Latching Verrouillage de N=Non- |
3=3V 5=5V |
1=SMF-28 X=Special |
25=250um 90=900um X=Others |
1=0.5m 2=1m 3=1.5m X=Others |
0=None 1=FC/UPC 2=FC/APC 3=SC/UPC 4=SC/APC 5=ST/UPC 6=ST/APC 7=LC/UPC 8=LC/APC |
