Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Commutateurs à plusieurs modes de fonctionnement | Connecteur: | FC/APC |
---|---|---|---|
Longueur: | 1Meter | Câble: | 900um desserrent le tube |
Longueur d'onde: | 850nm | Fibre: | 50/125 ou 62.5/125um |
Surligner: | émetteurs-récepteurs optiques SFP,émetteur-récepteur optique de fibre de SFP |
commutateurs 2x4 850nm fibreoptiques à plusieurs modes de fonctionnement
Les commutateurs 850nm fibreoptiques à plusieurs modes de fonctionnement de GEZHI 2x4 relie les canaux optiques en réorientant un signal optique entrant dans une fibre choisie de sortie. Les commutateurs 2x4 850nm fibreoptiques à plusieurs modes de fonctionnement offre la fiabilité ultra-haute et la représentation de vitesse de changement aussi bien que bidirectionnelle rapide. Les commutateurs 2x4 850nm fibreoptiques à plusieurs modes de fonctionnement sont solution de changement vraie pour des applications optiques de mise en réseau.
Caractéristiques |
Applications |
|
|
Spécifications
Paramètres | GZ-FSW-D1×2 | ||
Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
Avelength fonctionnant | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
Perte par insertion | DB | Type : 1,0 maximum : 1,5 | Type : 1,0 maximum : 1,5 |
Perte de retour | DB | MM≥30 SM≥50 | |
Interférence | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Répétabilité | DB | ≤±0.02 | |
Alimentation d'énergie | v | 3,0 ou 5,0 | |
Vie | périodes | ≥107 | |
Temps de commutateur | Mme | ≤8 | |
Puissance de transmission | mW | ≤500 | |
Température de fonctionnement | ℃ | -20~+70 | |
Température de stockage | ℃ | -40~+85 | |
Poids | g | 16 | |
Dimension | millimètre | (L) 27.0× (W) 12.0× (H) 8,2 |
L'information d'ordre
GZ-FSW-D1x2-X-XX-X-X-X-XX-X-XX
Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC |
Goupilles
Type | État | Itinéraire optique | Commande électrique | Capteur de statut | ||||||
D1×2 | Borne 1 | Borne 5 | Borne 6 | Borne 10 | Borne 2 ou 3 | Borne 3-4 | Borne 7-8 | Borne 8-9 | ||
Verrouillage | P1-P2 | -- | -- | LA terre | V+ | Fin | Ouvrez-vous | Ouvrez-vous | Fin | |
P1'-P2 | ||||||||||
B | P1-P3 | V+ | LA terre | -- | -- | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
P1'-P3 | ||||||||||
Non-verrouillage | P1-P2 | -- | -- | -- | -- | Fin | Ouvrez-vous | Ouvrez-vous | Fin | |
P1'-P2 | ||||||||||
B | P1-P3 | V+ | -- | -- | LA terre | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
P1'-P3 |
Itinéraire optique
Statut A | Statut B |

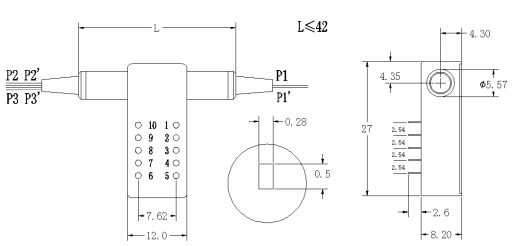

Dimension
