Nom de produit: | Filtre de FWDM | Longueur d'onde: | T1550R1310&1490 |
---|---|---|---|
Paquet: | tube d'acier inoxydable | Longueur: | 1Meter |
Caractéristiques: | La basse IL | Application: | FTTH |
Surligner: | émetteur-récepteur optique de fibre de SFP,modules d'émetteur-récepteur de SFP |
WDM de filtre de 1310/1550/1490nm Fwdm
le WDM de filtre de 1310/1550/1490nm Fwdm est basé sur la technologie de filtre de la couche mince. Le dispositif comporte la basse perte par insertion, chemin optique libre époxyde, rapport élevé d'extinction, hauts fiabilité et de forte stabilité.
Caractéristiques |
Applications |
|
|
Caractéristiques de WDM de filtre de 1310/1550/1490nm Fwdm
Paramètres | Unité | Dispositif d'I-FWDM | ||
Longueur d'onde fonctionnante T : longueur d'onde de transmission R : longueur d'onde de réflexion 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanomètre | 1 | T1550 R1310/1490 | |
2 | T1490 R1310/1550 | |||
3 | T1310 R1490/1550 | |||
4 | T1550/1610 R1310/1490 | |||
5 | T1550/1625 R1310/1490 | |||
6 | T1625 R1310/1490/1550 | |||
7 | T1650 R1310/1490/1550 | |||
Perte par insertion | DB | Transmission : ≤ 0,6 | ||
Réflexion : ≤ 0,4 | ||||
Isolement de canal de transmission | DB | ≥ 30 | ||
Isolement de la Manche de réflexion | DB | ≥ 17 | ||
PDL | DB | ≤ 0,1 | ||
Stabilité thermique de longueur d'onde | nm/℃ | ≤ 0,003 | ||
Stabilité thermique de perte par insertion | dB/℃ | ≤ 0,005 | ||
Perte de retour | DB | ≥ 45 | ||
Puissance optique | mW | ≤ 500 | ||
Température de fonctionnement | ℃ | -10 | +70 | ||
Température de stockage | ℃ | -40 | +85 | ||
Hygrométrie | % | 5 | 95 | ||

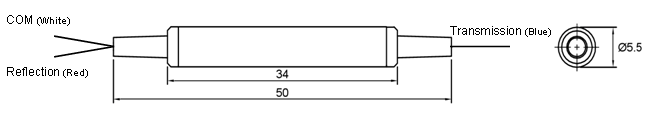

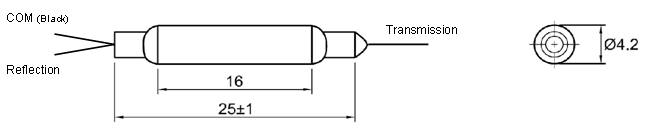

Dimension | millimètre | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
Note : 1. la personnalisation est disponible. 2. a spécifié sans connecteur, et ajoute une perte 0.2dB supplémentaire par connecteur. |
L'information de commande du WDM de filtre de 1310/1550/1490nm Fwdm :
B | C | D | E | |
Longueur d'onde | Type de tube | Longueur de fibre (Incluez le connecteur) |
Connecteur | Dimension |
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= d'autres |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Others |
